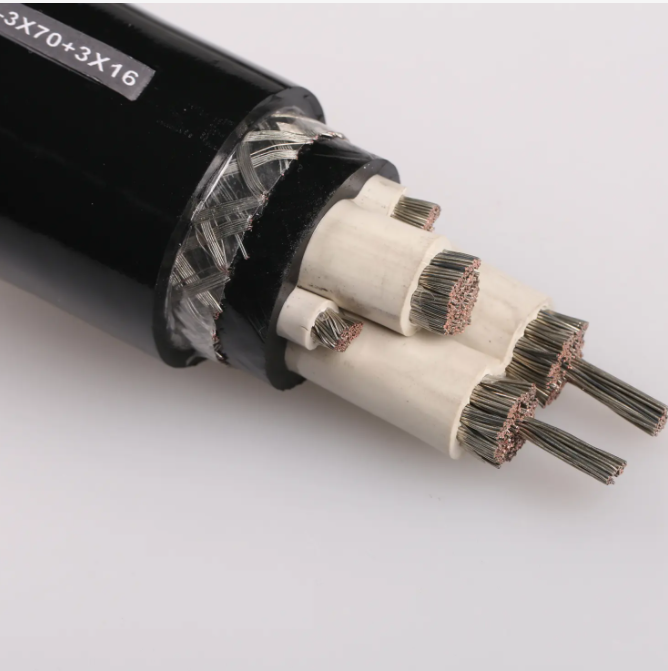

輻照變頻電纜BPYJ（F）VP BPYJ（F）VP2
一、執行標準：輻照變頻電纜BPYJ（F）VP BPYJ（F）VP2執行GB/T 19666 阻燃和耐火電線電纜通則
二、用途
輻照變頻電纜BPYJ（F）VP BPYJ（F）VP2適用于交流額定電壓1kV到3kV變頻控制系統中作供電電纜或主回路連接電纜。
阻燃型電力電纜除具有普通變頻電纜的特性外，還具有不易著火或著火后延燃僅局限在一定的范圍內的特點。
無鹵低煙阻燃型電力電纜除具有普通變頻電纜、普通阻燃變頻電纜的特性外，還具有電纜著火時無鹵酸氣體釋出、發煙少、產生腐蝕氣體較少、阻燃性能好等特點。
三、輻照變頻電纜BPYJ（F）VP BPYJ（F）VP2使用特性
1、交流額定電壓（U0/U）kV：0.6/1、1.8/3。
2、硅烷交聯聚乙烯絕緣***高工作溫度不超過90℃；輻照交聯聚乙烯絕緣***高工作溫度不超過105℃、125℃、135℃；硅橡膠絕緣180℃。
3、聚氯乙烯、聚烯烴護套電纜***低環境溫度：-15℃；硅橡膠護套電纜***低環境溫度：-40℃。
4、電纜安裝敷設溫度應不低于0℃。
5、電纜允許彎曲半徑見表1的規定：
表1 電纜允許彎曲半徑
項目 | 單芯電纜 | 三芯電纜 | ||
無鎧裝 | 鎧裝 | 無鎧裝 | 鎧裝 | |
安裝時電纜***小彎曲半徑 | 20D | 15D | 15D | 12D |
靠近連接盒和終端的電纜***小彎曲半徑（但彎曲時要小心控制，如采用成型導板） | 15D | 12D | 12D | 10D |
注：D為電纜外徑。 | ||||
四、代號名稱和含義
表2 代號名稱和含義
型 號 | 代號 | 說明 |
特性 | ZR NH WDZR WDZN | 阻燃：分A、B、C級 耐火：分A、B級 無鹵低煙阻燃：分A、B、C級 無鹵低煙阻燃耐火：分A、B級 |
導體 | T | 銅（省略） |
絕緣材料 | YJ（F） G | （輻照）交聯聚乙烯（XLPE、3 kV級） 硅橡膠 |
屏蔽材料 | P P2 PP2 P1P2 | 銅絲編織屏蔽 銅帶（或銅塑復合帶）繞包屏蔽 編織屏蔽銅帶繞包屏蔽 銅絲疏繞屏蔽銅帶繞包屏蔽 |
護套材料 | V G Y | 聚氯乙烯、阻燃聚氯乙烯 硅橡膠 聚乙烯、聚烯烴 |
外護層 （鎧裝及護套） | 22 32 23 33 LS LS02 LS03 | 雙鋼帶鎧裝聚氯乙烯護套 細鋼絲鎧裝聚氯乙烯護套 雙鋼帶鎧裝聚烯烴護套 鋼絲鎧裝聚烯烴護套 鋁合金帶聯鎖鎧裝無護套 鋁合金帶聯鎖鎧裝聚氯乙烯護套 鋁合金帶聯鎖鎧裝聚烯烴護套 |
五、產品型號名稱
表3產品型號名稱
型 號＊ | 名 稱 |
BPYJ（F）VP | （輻照）交聯聚乙烯絕緣銅絲編織屏蔽聚氯乙烯護套變頻電機用電力電纜 |
BPYJ（F）VP2 | （輻照）交聯聚乙烯絕緣銅帶繞包屏蔽聚氯乙烯護套變頻電機用電力電纜 |
BPYJ（F）VPP2 | （輻照）交聯聚乙烯絕緣銅絲編織屏蔽銅帶繞包屏蔽聚氯乙烯護套變頻電機用電力電纜 |
BPYJ（F）VP1P2 | （輻照）交聯聚乙烯絕緣銅絲疏繞屏蔽銅帶繞包屏蔽聚氯乙烯護套變頻電機用電力電纜 |
BPYJ（F）VP22 | （輻照）交聯聚乙烯絕緣銅絲編織屏蔽鋼帶鎧裝聚氯乙烯護套變頻電機用電力電纜 |
BPYJ（F）VP2-22 | （輻照）交聯聚乙烯絕緣銅帶繞包屏蔽鋼帶鎧裝聚氯乙烯護套變頻電機用電力電纜 |
BPYJ（F）VPP2-22 | （輻照）交聯聚乙烯絕緣銅絲編織屏蔽銅帶繞包屏蔽鋼帶鎧裝聚氯乙烯護套變頻電機用電力電纜 |
BPYJ（F）VP1P2-22 | （輻照）交聯聚乙烯絕緣銅絲疏繞屏蔽銅帶繞包屏蔽鋼帶鎧裝聚氯乙烯護套變頻電機用電力電纜 |
BPYJ（F）VP32 | （輻照）交聯聚乙烯絕緣銅絲編織屏蔽鋼絲鎧裝聚氯乙烯護套變頻電機用電力電纜 |
BPYJ（F）VP2-32 | （輻照）交聯聚乙烯絕緣銅帶繞包屏蔽鋼絲鎧裝聚氯乙烯護套變頻電機用電力電纜 |
BPYJ（F）VPP2-32 | （輻照）交聯聚乙烯絕緣銅絲編織屏蔽銅帶繞包屏蔽鋼絲鎧裝聚氯乙烯護套變頻電機用電力電纜 |
BPYJ（F）VP1P2-32 | （輻照）交聯聚乙烯絕緣銅絲疏繞屏蔽銅帶繞包屏蔽鋼絲鎧裝聚氯乙烯護套變頻電機用電力電纜 |
BPYJ（F）GP2-32 | （輻照）交聯聚乙烯絕緣銅帶繞包屏蔽鋼絲鎧裝硅橡膠護套變頻電機用電力電纜 |
ZR-BPYJ（F）VP | （輻照）交聯聚乙烯絕緣銅絲編織屏蔽聚氯乙烯護套阻燃變頻電機用電力電纜 |
ZR-BPYJ（F）VP2 | （輻照）交聯聚乙烯絕緣銅帶繞包屏蔽聚氯乙烯護套阻燃變頻電機用電力電纜 |
ZR-BPYJ（F）VPP2 | （輻照）交聯聚乙烯絕緣銅絲編織屏蔽銅帶繞包屏蔽聚氯乙烯護套阻燃變頻電機用電力電纜 |
ZR-BPYJ（F）VP1P2 | （輻照）交聯聚乙烯絕緣銅絲疏繞屏蔽銅帶繞包屏蔽聚氯乙烯護套阻燃變頻電機用電力電纜 |
ZR-BPYJ（F）VP22 | （輻照）交聯聚乙烯絕緣銅絲編織屏蔽鋼帶鎧裝聚氯乙烯護套阻燃變頻電機用電力電纜 |
ZR-BPYJ（F）VP2-22 | （輻照）交聯聚乙烯絕緣銅帶繞包屏蔽鋼帶鎧裝聚氯乙烯護套阻燃變頻電機用電力電纜 |
ZR-BPYJ（F）VPP2-22 | （輻照）交聯聚乙烯絕緣銅絲編織屏蔽銅帶繞包屏蔽鋼帶鎧裝聚氯乙烯護套阻燃變頻電機用電力電纜 |
ZR-BPYJ（F）VP1P2-22 | （輻照）交聯聚乙烯絕緣銅絲疏繞屏蔽銅帶繞包屏蔽鋼帶鎧裝聚氯乙烯護套阻燃變頻電機用電力電纜 |
ZR-BPYJ（F）VP32 | （輻照）交聯聚乙烯絕緣銅絲編織屏蔽鋼絲鎧裝聚氯乙烯護套阻燃變頻電機用電力電纜 |
ZR-BPYJ（F）VP2-32 | （輻照）交聯聚乙烯絕緣銅帶繞包屏蔽鋼絲鎧裝聚氯乙烯護套阻燃變頻電機用電力電纜 |
ZR-BPYJ（F）VPP2-32 | （輻照）交聯聚乙烯絕緣銅絲編織屏蔽銅帶繞包屏蔽鋼絲鎧裝聚氯乙烯護套阻燃變頻電機用電力電纜 |
ZR-BPYJ（F）VP1P2-32 | （輻照）交聯聚乙烯絕緣銅絲疏繞屏蔽銅帶繞包屏蔽鋼絲鎧裝聚氯乙烯護套阻燃變頻電機用電力電纜 |
ZR-BPYJ（F）GP2-32 | （輻照）交聯聚乙烯絕緣銅帶繞包屏蔽鋼絲鎧裝硅橡膠護套阻燃變頻電機用電力電纜 |
NH-BPYJ（F）VP | （輻照）交聯聚乙烯絕緣銅絲編織屏蔽聚氯乙烯護套耐火變頻電機用電力電纜 |
NH-BPYJ（F）VP2 | （輻照）交聯聚乙烯絕緣銅帶繞包屏蔽聚氯乙烯護套耐火變頻電機用電力電纜 |
NH-BPYJ（F）VPP2 | （輻照）交聯聚乙烯絕緣銅絲編織屏蔽銅帶繞包屏蔽聚氯乙烯護套耐火變頻電機用電力電纜 |
NH-BPYJ（F）VP1P2 | （輻照）交聯聚乙烯絕緣銅絲疏繞屏蔽銅帶繞包屏蔽聚氯乙烯護套耐火變頻電機用電力電纜 |
NH-BPYJ（F）VP22 | （輻照）交聯聚乙烯絕緣銅絲編織屏蔽鋼帶鎧裝聚氯乙烯護套耐火變頻電機用電力電纜 |
NH-BPYJ（F）VP2-22 | （輻照）交聯聚乙烯絕緣銅帶繞包屏蔽鋼帶鎧裝聚氯乙烯護套耐火變頻電機用電力電纜 |
NH-BPYJ（F）VPP2-22 | （輻照）交聯聚乙烯絕緣銅絲編織屏蔽銅帶繞包屏蔽鋼帶鎧裝聚氯乙烯護套耐火變頻電機用電力電纜 |
NH-BPYJ（F）VP1P2-22 | （輻照）交聯聚乙烯絕緣銅絲疏繞屏蔽銅帶繞包屏蔽鋼帶鎧裝聚氯乙烯護套耐火變頻電機用電力電纜 |
NH-BPYJ（F）VP32 | （輻照）交聯聚乙烯絕緣銅絲編織屏蔽鋼絲鎧裝聚氯乙烯護套耐火變頻電機用電力電纜 |
NH-BPYJ（F）VP2-32 | （輻照）交聯聚乙烯絕緣銅帶繞包屏蔽鋼絲鎧裝聚氯乙烯護套耐火變頻電機用電力電纜 |
NH-BPYJ（F）VPP2-32 | （輻照）交聯聚乙烯絕緣銅絲編織屏蔽銅帶繞包屏蔽鋼絲鎧裝聚氯乙烯護套耐火變頻電機用電力電纜 |
NH-BPYJ（F）VP1P2-32 | （輻照）交聯聚乙烯絕緣銅絲疏繞屏蔽銅帶繞包屏蔽鋼絲鎧裝聚氯乙烯護套耐火變頻電機用電力電纜 |
NH-BPYJ（F）GP2-32 | （輻照）交聯聚乙烯絕緣銅帶繞包屏蔽鋼絲鎧裝硅橡膠護套耐火變頻電機用電力電纜 |
WDZR-BPYJ（F）YP | （輻照）交聯聚乙烯絕緣銅絲編織屏蔽聚烯烴護套無鹵低煙阻燃變頻電機用電力電纜 |
WDZR-BPYJ（F）YP2 | （輻照）交聯聚乙烯絕緣銅帶繞包屏蔽聚烯烴護套無鹵低煙阻燃變頻電機用電力電纜 |
WDZR-BPYJ（F）YPP2 | （輻照）交聯聚乙烯絕緣銅絲編織屏蔽銅帶繞包屏蔽聚烯烴護套無鹵低煙阻燃變頻電機用電力電纜 |
WDZR-BPYJ（F）YP1P2 | （輻照）交聯聚乙烯絕緣銅絲疏繞屏蔽銅帶繞包屏蔽聚烯烴護套無鹵低煙阻燃變頻電機用電力電纜 |
WDZR-BPYJ（F）YP23 | （輻照）交聯聚乙烯絕緣銅絲編織屏蔽鋼帶鎧裝聚烯烴護套無鹵低煙阻燃變頻電機用電力電纜 |
WDZR-BPYJ（F）YP2-23 | （輻照）交聯聚乙烯絕緣銅帶繞包屏蔽鋼帶鎧裝聚烯烴護套無鹵低煙阻燃變頻電機用電力電纜 |
WDZR-BPYJ（F）YPP2-23 | （輻照）交聯聚乙烯絕緣銅絲編織屏蔽銅帶繞包屏蔽鋼帶鎧裝聚烯烴護套無鹵低煙阻燃變頻電機用電力電纜 |
WDZR-BPYJ（F）YP1P2-23 | （輻照）交聯聚乙烯絕緣銅絲疏繞屏蔽銅帶繞包屏蔽鋼帶鎧裝聚烯烴護套無鹵低煙阻燃變頻電機用電力電纜 |
WDZR-BPYJ（F）YP33 | （輻照）交聯聚乙烯絕緣銅絲編織屏蔽鋼絲鎧裝聚烯烴護套無鹵低煙阻燃變頻電機用電力電纜 |
WDZR-BPYJ（F）YP2-33 | （輻照）交聯聚乙烯絕緣銅帶繞包屏蔽鋼絲鎧裝聚烯烴護套無鹵低煙阻燃變頻電機用電力電纜 |
WDZR-BPYJ（F）YPP2-33 | （輻照）交聯聚乙烯絕緣銅絲編織屏蔽銅帶繞包屏蔽鋼絲鎧裝聚烯烴護套無鹵低煙阻燃變頻電機用電力電纜 |
WDZR-BPYJ（F）YP1P2-33 | （輻照）交聯聚乙烯絕緣銅絲疏繞屏蔽銅帶繞包屏蔽鋼絲鎧裝聚烯烴護套無鹵低煙阻燃變頻電機用電力電纜 |
注：1、阻燃（ZR）分為成束A、B、C類阻燃，分別表示為ZA、ZB、ZC，一般不注明（ZR）等級則為C類； 2、耐火（NH）分為A、B類耐火，分別表示為NA、NB，一般不注明（NH）等級則為B類。 3、無鹵低煙阻燃（WDZR）分為成束A、B、C類阻燃，分別表示為WDZA、WDZB、WDZC，一般不注明（WDZR）等級則為C類； 4、無鹵低煙阻燃耐火（WDZN）分為A、B類耐火，分別表示為WDZNA、WDZNB，一般不注明（WDZN）等級則為B類。 5、對于其他一些常用型號按表2的規定進行表示。 | |
六、電纜規格
電纜規格見表4。
表4 電纜規格
3+3芯 | 3芯 | |||
主線芯標稱截面/mm2 | 單根中性線截面/mm2 | 主線芯標稱截面/mm2 | 單根中性線截面/mm2 | 主線芯標稱截面/mm2 |
4 | 1（0.75） | 50 | 10 | 1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300 |
6 | 1.5（1） | 70 | 10 | |
10 | 2.5（1.5） | 95 | 16 | |
16 | 4（2.5） | 120 | 25 | |
25 | 6（4） | 150 | 25 | |
35 | 6 | / | / | |
注：也可按客戶要求生產3+1芯變頻電纜。 | ||||
七、絕緣線芯識別
絕緣線芯識別方式采用：色帶、顏色、數字等，絕緣線芯識別符合GB/T6995-2008電線電纜識別標志方法的規定。
